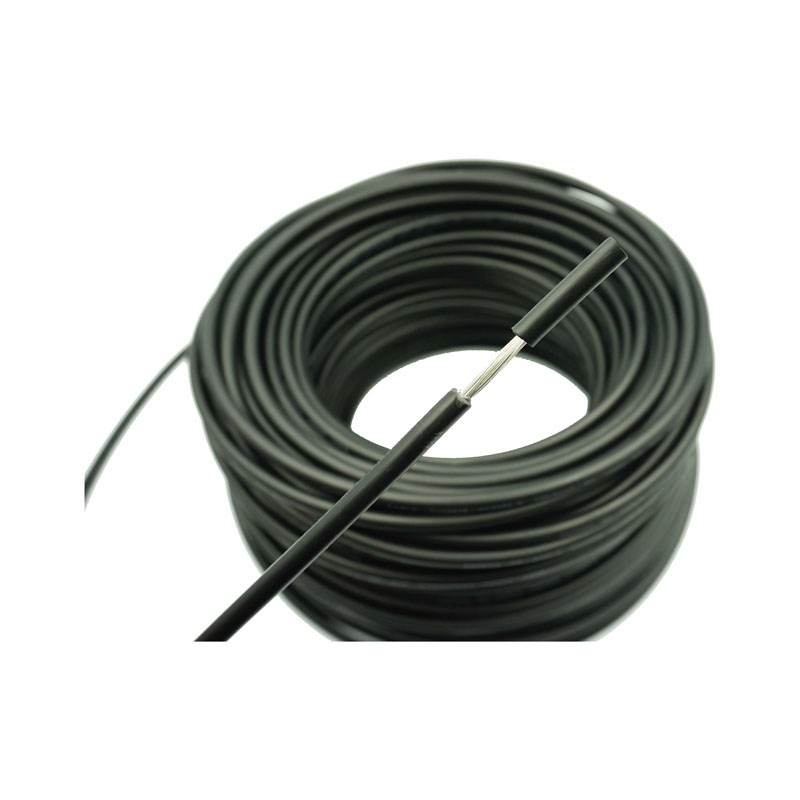

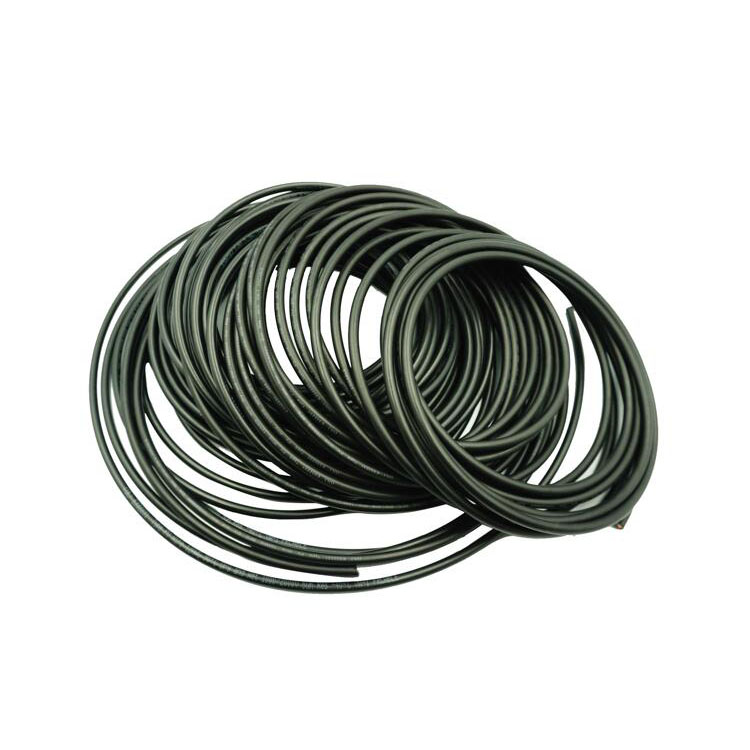

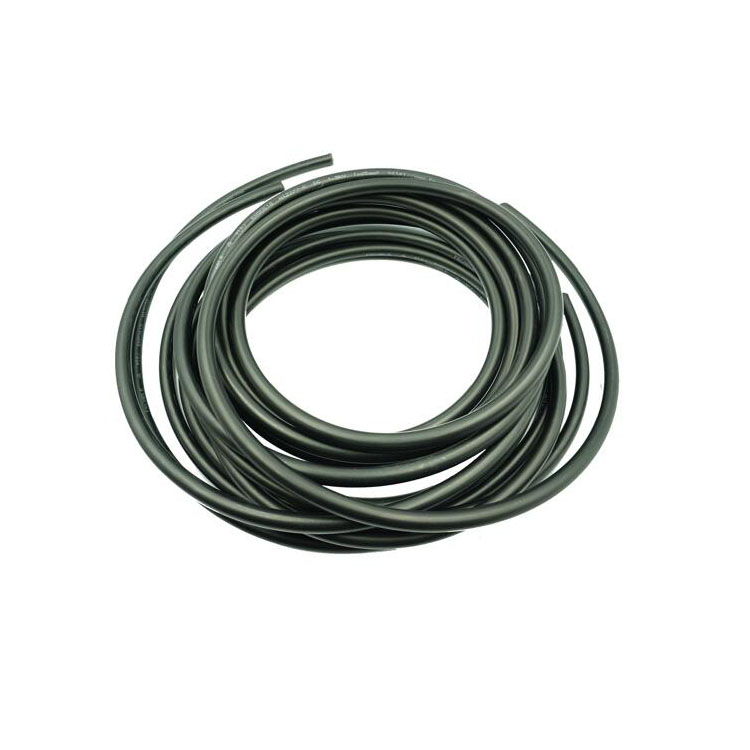

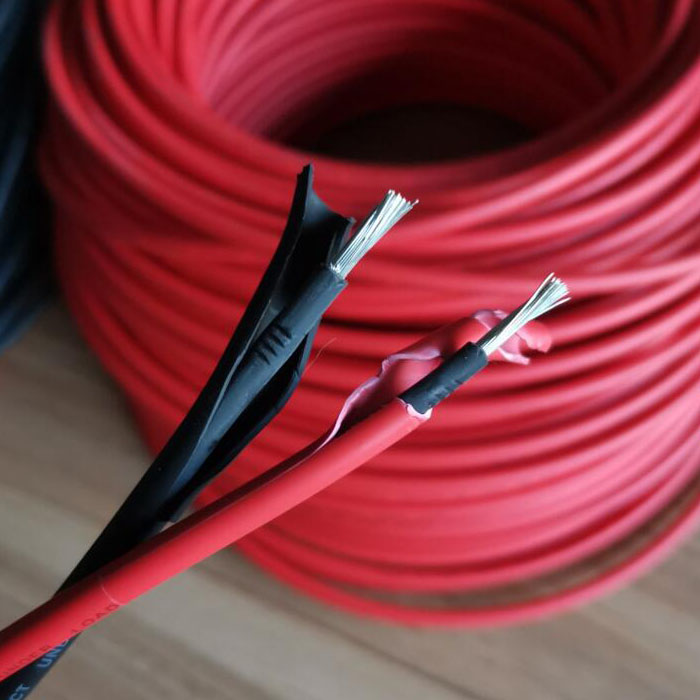

IEC 62930-PV-Kabel aus reinem verzinntem Kupfer bestehen normalerweise aus mehradrigen Kupferkabeln. Verschiedene Modelle haben unterschiedliche Leiterquerschnitte. 56- und 84-adrige Ausführungsnummern sind gängige Modelle, beziehen sich auf 4 mm² und 6 mm². Unser Kabel (PV-Kabel aus reinem verzinntem Kupfer) wurde speziell mit hoher Hitzebeständigkeit, Witterungsbeständigkeit und UV-Beständigkeit entwickelt und ausgewählt, um einen langfristig stabilen Betrieb in Außenumgebungen zu gewährleisten. PV-Kabel aus verzinntem Kupfer werden zwischen Solarmodulen installiert und an den Wechselrichter angeschlossen. Wenn die Sonne auf die Photovoltaikmodule scheint, erzeugen diese Gleichstrom, der über das Photovoltaikkabel an den Wechselrichter übertragen wird. Der Wechselrichter wandelt dann Gleichstrom in Wechselstrom um und liefert ihn an die Geräte oder das Netzwerk, die verwendet werden müssen. Wir liefern hochwertige Kabel, die speziell für die Verbindung der verschiedenen Komponenten eines Solarstromerzeugungssystems und die Übertragung von Gleich-/Wechselstrom entwickelt und hergestellt wurden.
EN50618 Strombelastbarkeit der in der Norm spezifizierten Kabel
Tabelle A.2 – Empfohlene Verwendung von Kabeln für PV-Anlagen
1 | 2 | 3 |
Konstruktion | Empfohlene Nutzung | Kommentare |
Kabel für PV-Anlagen H1Z2Z2-K | Vorgesehen für den Einsatz in PV-Anlagen, z.B. gem. gemäß HD 60364-7-712. Sie sind für den dauerhaften Einsatz im Außen- und Innenbereich sowie für die frei bewegliche, frei hängende und feste Installation vorgesehen. Einbau auch in Leitungen und Kanäle auf, im oder unter Putz sowie in Geräten. Geeignet für den Einsatz in/an Geräten mit Schutzisolierung (Schutzklasse II) Sie sind grundsätzlich kurzschluss- und erdschlussfest gem. gemäß HD 60364-5-52. |
Empfohlene Biegeradien siehe EN 50565-1:2014, Tabelle 3 Max. Lagertemperatur: + 40 ℃ Min. Temperatur für Installation und Handhabung: - 25 ℃ |
Tabelle A.3 – Stromtragfähigkeit von PV-Kabeln
Nennquerschnittsfläche
mm2
|
Strombelastbarkeit je nach Installationsart | ||
Einzelnes Kabel frei in der Luft
A
|
Einzelnes Kabel auf einer Oberfläche
A
|
Zwei belastete Kabel berühren sich auf einer Oberfläche
A
|
|
1,5 | 30 | 29 | 24 |
2,5 | 41 | 39 | 33 |
4 | 55 | 52 | 44 |
6 | 70 | 67 | 57 |
10 | 98 | 93 | 79 |
16 | 132 | 125 | 107 |
25 | 176 | 167 | 142 |
35 | 218 | 207 | 176 |
50 | 276 | 262 | 221 |
70 | 347 | 330 | 278 |
95 | 416 | 395 | 333 |
120 | 488 | 464 | 390 |
150 | 566 | 538 | 453 |
185 | 644 | 612 | 515 |
240 | 775 | 736 | 620 |
Umgebungstemperatur: 60 ℃ (weitere Umgebungstemperaturen siehe Tabelle A.4) max. Leitertemperatur: 120 ℃. | |||
HINWEIS Die voraussichtliche Nutzungsdauer bei max. Leitertemperatur von 120 ℃ und bei max. Die Umgebungstemperatur von 90 °C ist auf 20.000 h begrenzt. |
