Dieses doppelschichtige Photovoltaikkabel (PV) aus halogenfreiem, vernetztem Polyolefin wurde speziell für Solarstromerzeugungssysteme entwickelt.
Das Photovoltaik-H1Z2Z2-K-Kabel – EN 50618 ist vollständig kompatibel mit den meisten Photovoltaik-Komponenten mit einer Nennspannung von bis zu 1500 V DC, einschließlich PV-Anschlussdosen und PV-Anschlüssen, was es zu einer idealen Lösung für Solaranlagen im privaten, gewerblichen und Versorgungsbereich macht.
Das für den langfristigen Einsatz im Freien konzipierte Kabel bietet hervorragende elektrische Leistung, mechanische Festigkeit und Umweltbeständigkeit und gewährleistet eine sichere und zuverlässige Stromübertragung über die gesamte Lebensdauer des PV-Systems.
PNTECH Solar-PV-Kabel
EN 50618 H1Z2Z2-K
1 × ** mm²
Gleichstrom 1500 V
Nicht unter Last trennen
4 mm² Solar-PV-Kabel

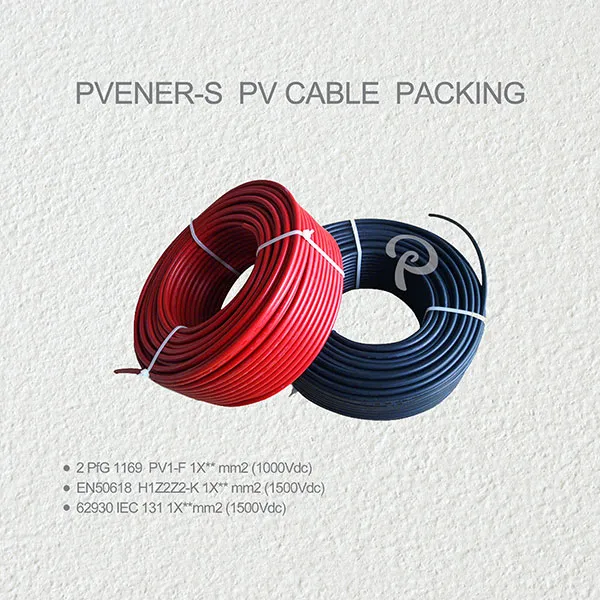

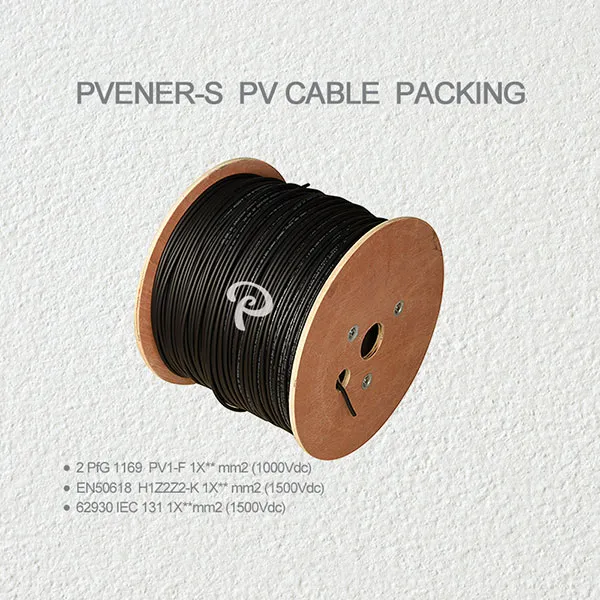

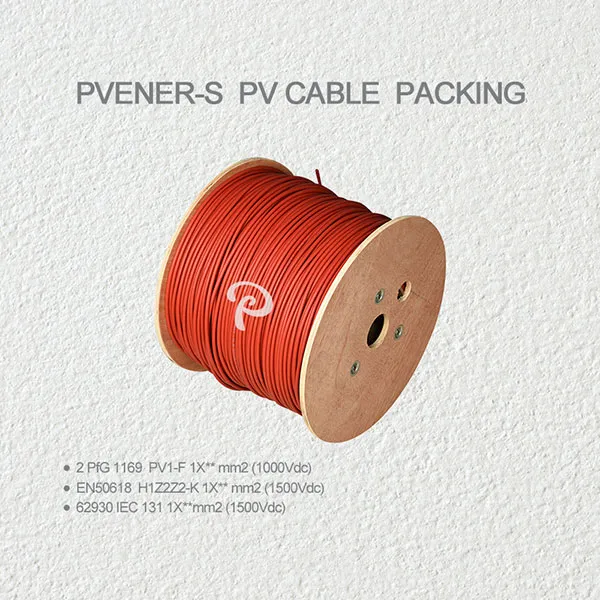

100 Meter pro Rolle, 112 Rollen pro Palette
500 Meter pro Rolle, 18 Rollen pro Palette
Containerverladung
Ein 20-Fuß-Container kann 20 Paletten laden
Anpassung
Andere Kabelgrößen, Rollenlängen und Verpackungsoptionen sind auf Anfrage erhältlich
1. Dirigent
Verzinnter Kupferleiter, hergestellt gemäß IEC 60228, Klasse 5, bietet hervorragende Flexibilität, Leitfähigkeit und Korrosionsbeständigkeit.
2.Isolierung
Bei 125 °C raucharmes, halogenfreies, flammhemmendes Polyolefin, das eine hohe thermische Stabilität, elektrische Sicherheit und Umweltschutz gewährleistet.
3. Außenhülle
Bei 125 °C raucharmes, halogenfreies, flammhemmendes Polyolefin, das eine hohe Beständigkeit gegen Hitze, Abrieb und Umwelteinflüsse im Freien bietet.
4.Spezieller Prozess
Elektronenstrahlvernetzungstechnologie (E-Beam-Vernetzung) zur Verbesserung der mechanischen Festigkeit, der thermischen Alterungsbeständigkeit und der langfristigen Zuverlässigkeit.
| Artikel-Nr. | Produkt Name |
Modell | Bewertet Stromspannung |
Dirigentenkreuz Abschnitt mm 2 |
Strangdesign Anzahl x Ø mm |
Leiter Widerstand Ω/km 20°C |
Außen-Ømm | Mantel Farbe |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | PV-Kabel | H1Z2Z2-K | 1500 VDC | 1X1,5 | 30/0,25 | 13.70 | 4,7 ± 0,1 mm | Schwarz |
| PV-H1-15R | PV-Kabel | H1Z2Z2-K | 1500 VDC | 1X1,5 | 30/0,25 | 13.70 | 4,7 ± 0,1 mm | Rot |
| PV-H1-25B | PV-Kabel | H1Z2Z2-K | 1500 VDC | 1X2,5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Schwarz |
| PV-H1-25R | PV-Kabel | H1Z2Z2-K | 1500 VDC | 1X2,5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Rot |
| PV-H1-40B | PV-Kabel | H1Z2Z2-K | 1500 VDC | 1X4,0 | 56/0,285 | 5.09 | 5,6 ± 0,1 mm | Schwarz |
| PV-H1-40R | PV-Kabel | H1Z2Z2-K | 1500 VDC | 1X4,0 | 56/0,285 | 5.09 | 5,6 ± 0,1 mm | Rot |
| PV-H1-60B | PV-Kabel | H1Z2Z2-K | 1500 VDC | 1X6,0 | 84/0,285 | 3.39 | 6,1 ± 0,1 mm | Schwarz |
| PV-H1-60R | PV-Kabel | H1Z2Z2-K | 1500 VDC | 1X6,0 | 84/0,285 | 3.39 | 6,1 ± 0,1 mm | Rot |
| PV-H1-100B | PV-Kabel | H1Z2Z2-K | 1500 VDC | 1X10 | 77/0,4 | 1.95 | 7,3 ± 0,1 mm | Schwarz |
| PV-H1-100R | PV-Kabel | H1Z2Z2-K | 1500 VDC | 1X10 | 77/0,4 | 1.95 | 7,3 ± 0,1 mm | Rot |
| PV-H1-160B | PV-Kabel | H1Z2Z2-K | 1500 VDC | 1X16 | 126/0,4 | 1.24 | 9,3 ± 0,1 mm | Schwarz |
| PV-H1-160R | PV-Kabel | H1Z2Z2-K | 1500 VDC | 1X16 | 126/0,4 | 1.24 | 9,3 ± 0,1 mm | Rot |
| PV-H1-250B | PV-Kabel | H1Z2Z2-K | 1500 VDC | 1X25 | 196/0,4 | 0.795 | 11,2 ± 0,1 mm | Schwarz |
| PV-H1-250R | PV-Kabel | H1Z2Z2-K | 1500 VDC | 1X25 | 196/0,4 | 0.795 | 11,2 ± 0,1 mm | Rot |
| PV-H1-350B | PV-Kabel | H1Z2Z3-K | 1500 VDC | 1X35 | 273/0,4 | 0.565 | 12,6 ± 0,1 mm | Schwarz |
| PV-H1-350R | PV-Kabel | H1Z2Z4-K | 1500 VDC | 1X35 | 273/0,5 | 0.565 | 12,6 ± 0,1 mm | Rot |
| Kabeldesign | |
|---|---|
| Leiter | Verzinnte Kupferdrähte, gemäß IEC 60228, Klasse 5 |
| Isolierung | 125 ℃ Raucharme, halogenfreie, flammhemmende Polyolefine |
| Außenjacke | 125℃ raucharme, halogenfreie, flammhemmende Polyolefine |
| Spezielle Technologie | Elektronenstrahlvernetzt |
| Elektrische Eigenschaften | |
| Nennspannung U0/U | Wechselstrom 1000 V, Gleichstrom 1500 V |
| Temperaturbereich | -40℃ bis +90℃ |
| Max. Temperatur am Leiter | 120℃ |
| Min. Biegeradius | 5 x Kabeldurchmesser |
| Industriestandards | EN 50618:2014 |
| Zugfestigkeit und Dehnung | gemäß EN 60811-1-1 |
| Kaltbiegen | gemäß EN 60811-1-4 |
| Thermische Beständigkeitseigenschaften | gemäß EN60216-2 |
| Halogenfrei | gemäß 50525-1 Anhang B |
| Ozonbeständigkeit | gemäß EN 50396 |
| UV-Beständigkeit | nach HD 605/A1 |
| Flammeneigenschaften | gemäß IEC 60332-1-2 |
| Abmessungen und Spezifikationen können ohne vorherige Ankündigung geändert werden. | |
Wir verfügen über 10 Jahre Erfahrung in der Herstellung von PV-Kabeln und PV-Steckverbindern. Wir können 200.000 Meter PV-Kabel und 50.000 PV-Steckersätze pro Tag produzieren. Unsere standardisierte Palette eignet sich besser für den weltweiten Verkauf. Unsere Fabrik verfügt nicht nur über 6 Hochgeschwindigkeitskabelproduktionslinien, sondern auch über elektronische Bestrahlungsvernetzungsgeräte, die die Schlüsselausrüstung zur Kontrolle der Kabelqualität darstellen. Unsere fortschrittliche Technologie garantiert die Produktion hochwertiger Kabel.
